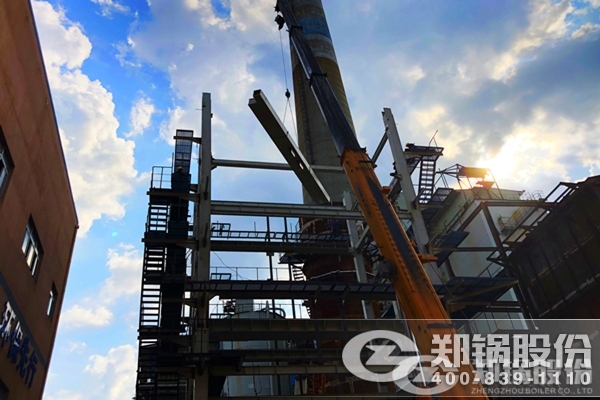

余热锅炉设计规模

1) 余热锅炉厂家完成余热锅炉中的钢结构部分设计，，，，主要包括但不但限于以下规模：锅炉及燃烧炉部分钢架盘算，，，，梁和柱的详细设计、平台和扶梯的详细设计、二次风喷嘴安排设计、锅炉烟道下的灰斗详细设计、锅炉对流烟道下的灰斗的详细设计、燃烧炉及余热锅炉炉墙和保温耐火及外护板详细设计、燃烧炉与余热锅炉联接膨胀节(膨胀缝)详细设计、一次风蒸汽空气预热器的详细设计(由于园地限制，，，，设计计划必需经招标方确认后才华用于生产制造)、省煤器进、出口膨胀节的详细设计、锅炉支持装置的详细设计、锅炉本体规模内管道如下降管、汽水毗连受、进水管等的支持装置的详细设计、蒸汽吹灰和装激波吹灰置系统的详细设计、门、孔类安排图、SNCR接口和渗滤浓液回喷口、沼气回喷口、燃烧和辅助燃烧器接口设计、清静阀及对空排气管道支持、消音器详细设计、耐火保温的设计等。。。。。

2) 余热锅炉厂家完成所有受压件及其附件的设计，，，，主要包括但不但限于以下规模：锅筒(包括锅筒内部装置和牢靠支持)，，，，三笔直烟道的膜式水冷壁，，，，水冷壁集箱，，，，下降管，，，，上升管，，，，水平烟道的侧包墙水冷壁，，，，蒸发管系，，，，过热器管系，，，，省煤器管系，，，，减温器，，，，水冷壁的销钉，，，，密封设计，，，，锅炉本体管路图(含取样管路)，，，，本体附件、丈量仪表清单、蒸汽空气预热器及其支持等。。。。。

3) 凭证招标方提供的资料完玉成部供设计院的图纸资料，，，，主要包括但不但限于以下规模：锅炉地基负荷图，，，，膨胀系统图，，，，烟风道接口图，，，，汽水管道接口图，，，，测点安排图，，，，耐火和保温图(包括清单和附件汇总表)，，，，汽水系统图，，，，余热锅炉设计说明书和装置说明书，，，，锅炉热力盘算书、受压元件强度盘算书，，，，清静阀口径盘算书，，，，过热器管壁温盘算书，，，，汽水阻力盘算书，，，，烟风阻力盘算书，，，，阀门仪表清单、备品备件清单，，，，钢架等各部件的总图，，，，蒸汽吹灰和激波吹灰系统图纸及资料。。。。。

设计界线

供货方的设计界线如下(包括但不但限于)：

1. 余热锅炉汽水侧：从给水操作台入口端第一个手动阀门起到主蒸汽出口电动阀门出口(末级过热器集箱至主蒸汽出口阀门距离不大于 20 米)，，，，本体规模内的管道(包括取样系统)、阀门、紧固件和密封件;
2. 疏水：疏水系统至疏水管道的二次阀门(包括管道，，，，详细位置以设计院安排为准);
3. 排污：一连排污到一次阀门止;按期排污到二次阀门为止(包括管道)，，，，详细阀门位置以设计院安排为准;
4. 烟气侧：从余热锅炉与燃烧炉的接口起到省煤器膨胀节出口止，，，，包括余热锅炉清静附件与燃烧炉的接口膨胀节、省煤器入口、出口膨胀节(含配对法兰、紧固件及密封件); 烟道下灰斗到放灰阀入口法兰;
5. 蒸汽空气预热器空气侧从预热器冷空气入口到热空气出口，，，，汽水侧从蒸汽入口到冷凝水出口(含配对法兰、紧固件及密封件);
6. 热控仪表及装备：(余热锅炉规模内的一、二次热工仪表(进入 DCS 的除外)和检测元件均由投标方提供 P&ID 测点安排，，，，招标方在供货规模中下达仪表和检测元件的品牌要求(一次仪表)。。。。。
7. 供货规模以投标方确认的仪表清单为准。。。。。所有一次热工仪表和检测元件，，，，包括：电接点水位计、压力、温度、氧量等，，，，但电接点水位计必需配带二次仪表。。。。。
8. 燃烧炉和余热锅炉钢架平台扶梯。。。。。新建余热锅炉与一期2台炉之间应安排 2 层以上毗连平台(详细毗连平台漫衍需与招标方提供的1期的余热锅炉平台相配套)。。。。。
9. 装备的动力和仪表用压缩空气，，，，投标方所供装备的压缩空气进、出母管阀门的法兰处为分接壤面。。。。。
10. 余热锅炉规模内控制系统纳入 DCS 系一切一设置，，，，投标方需提供相关逻辑图与运行参数，，，，并配合调试运转及验收，，，，抵达商业运行标准。。。。。
11. 装备供货规模内，，，，所有装备的钢筋混凝土基础，，，，均不属于投标方供货规模。。。。。但装备钢结构和锚固螺栓及其紧固件、 钢柱柱脚与基础的毗连件(预埋板或预留地脚锚栓等)由投标方供货。。。。。
