湿法保；；な侵竿Ｂ贝镁哂斜；；；ば缘乃芤撼渎，，，，，以避免空气举行系统的一类保；；ひ欤，，，，，可以分为以下几种：

1、碱液法

即接纳加碱液的要领，，，，，，使锅炉中充满pH值达10以上的水溶液，，，，，，使金属外貌钝化，，，，，，以避免消融氧对金属的侵蚀。。。。常接纳氢氧化钠和磷酸三钠的混淆液，，，，，，停炉时间在三个月以内可用此法。。。。

（1）、停炉后，，，，，，首先将锅炉内外的污垢、水渣等扫除清洁，，，，，，截堵与外界相连的管路；；；拆除汽水系统中所有的铜质部件或举行封堵隔离。。。。

（2）、将氢氧化钠（用量为：4kg/m3）和磷酸三钠（用量为：1.5kg/m3）用软化水或凝聚水消融后加入锅炉内，，，，，，并用泵将锅炉内的碱溶液循环匀称。。。。

（3）、最好将炉水加热至105℃左右，，，，，，以扫除水中的氧等气体。。。。然后关闭所有的门孔及阀门并坚持无走漏。。。。

2、坚持压力法

如锅炉停运时间较短（一周内），，，，，，可对锅炉举行充压保养。。。。小容量的锅炉可以使用锅炉的余压（0.05～0.1MPa），，，，，，坚持锅炉水温略高于100℃；；；

中 、高压锅炉可以在锅炉中充满及格的给水，，，，，，用给水泵顶压，，，，，，维持锅炉压力在0.5～1.0MPa左右。。。。

关闭关汽水系统所有阀门，，，，，，杜绝空气进入锅炉内。。。。为了坚持锅炉的压力和温度，，，，，，可以按期在窑炉蒸发器下生微火，，，，，，也可以按期用相邻窑炉的锅炉蒸汽举行加热。。。。

若是发明锅炉的压力下降，，，，，，应实时查明缘故原由，，，，，，并用给水泵顶压至划定压力。。。。

3、亚硫酸钠保；；し

亚硫酸钠是一种还原剂，，，，，，在碱性溶液中可以与氧很好的反应，，，，，，从而避免氧对金属的侵蚀。。。。其要领是在碱液法的基础上添加亚硫酸钠。。。。一样平常要求坚持水中亚硫酸钠过剩量10～30mg/L。。。。

4、氨水法及氨-联氨法

锅炉停用时间较长使用此要领。。。。锅炉停用后，，，，，，放尽炉水，，，，，，拆除或隔离系统中的铜部件，，，，，，充入用凝聚水或给水配制的浓度为700～800mg/L的氨水溶液；；；或锅炉停用后不放水，，，，，，直接充入氨水和联氨。。。。使锅炉内水质pH值在10～10.5之间，，，，，，联氨的过剩量应抵达200mg/L。。。。 药液用泵打入系统内，，，，，，并循环至匀称，，，，，，待锅炉匀称的充满保；；ひ汉螅，，，，，关闭各阀门。。。。停炉时代整个系统应严密无走漏，，，，，，以避免空气进入。。。。

用此要领，，，，，，当锅炉要重新投入运行时，，，，，，应将保；；ひ核信欧徘褰啵，，，，，并举行彻底冲洗。。。。燃烧后应先从向空排汽门排汽，，，，，，直到蒸汽中的氨含量小于2 mg/kg时方可送汽，，，，，，以免蒸汽中的氨浓度过大侵蚀凝汽器铜管。。。。

5、充氮法

锅炉充氮法可以不放水湿法举行，，，，，，也可以空锅炉干法举行。。。。由于氮气很不活跃，，，，，，无侵蚀性，，，，，，当锅炉充有一定压力的氮气后可以阻止氧气进入。。。。关于结构较重大的锅炉，，，，，，有的部位积水禁止易放清洁，，，，，，不宜用干法保养，，，，，，可以用充氮法。。。。

其要领是：停炉前将充氮的管路接好，，，，，，当锅炉的压力降至0.15Mpa左右时，，，，，，用氮气瓶经暂时管路向锅炉汽包及省煤器等处送氮气。。。。详细要求如下：

（1）氮气纯度在99％以上；；；

（2）空锅炉充氮气时，，，，，，锅内氮气压力应在0.15Mpa以上；；；湿法充氮气前最幸亏锅炉中加入适量的联氨，，，，，，并用氨水调锅炉水pH值在10以上；；；

（3）充氮时，，，，，，锅炉汽水系统内所有阀门都应关闭，，，，，，并使锅炉坚持严密不漏；；；若有走漏连忙消除，，，，，，以免氮气因走漏而消耗过大和难以维持氮气压力。。。。

停炉保；；ひ斓难≡

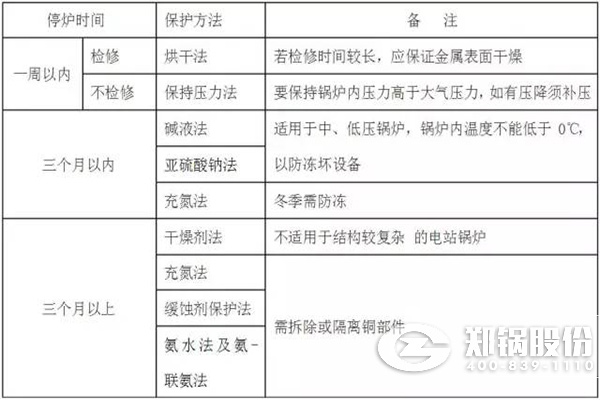

停用锅炉的保；；ぃ，，，，，应凭证锅炉结构、停用时间及防腐要求等来选择，，，，，，现将上述各保；；ひ旎阕苡谙卤砉┎慰迹
